아이콘(Icon)
아이콘 가이드는 시스템 아이콘을 중심으로 하며 모든 기관이 동일한 시각 언어와 일관된 사용자 경험을 제공하는 것을 목표로 한다.
아이콘 가이드는 시스템 아이콘을 중심으로 하며 모든 기관이 동일한 시각 언어와 일관된 사용자 경험을 제공하는 것을 목표로 한다.
브랜드 아이덴티티에 따른 일반 아이콘은 기관마다 다르게 사용할 수 있지만, 시스템 아이콘을 통일적으로 사용함으로써 사용자가 정보를 빠르게 인지하고, 각 기관의 서비스에서 일관된 경험과 신뢰성을 느낄 수 있도록 한다.
시스템 아이콘
시스템 아이콘은 화면에서 주요 기능과 정보를 직관적으로 전달하여 사용자 경험의 일관성을 유지하는 데 중요한 역할을 한다.
표준형 스타일을 준수하여 모든 기관에서 동일한 의미와 형태로 시스템 아이콘을 사용하면, 통일된 시각 언어를 통해 사용자가 아이콘을 쉽게 인식하고 기억할 수 있다. 이를 통해 사용자 학습 비용이 줄어들고, 다양한
- 사이트나 서비스에서도 동일한 의미로 즉각 이해할 수 있어 더 명확하고 일관된 경험을 제공한다.
시스템 아이콘은 일관성, 접근성, 가독성을 최우선으로 고려하여 사용한다.
확장자
시스템 아이콘은 일관성 있는 품질과 효율적인 관리를 위해 SVG 파일 형식을 사용한다. SVG는 벡터 기반 확장자로, 화질 저하 없이 다양한 크기로 확대 및 축소가 가능하여 고해상도 화면에서도 선명한 품질을 유지한다. 또한, 파일 크기가 가벼워 로딩 속도를 향상시키고, CSS로 스타일링이 가능해 유연한 디자인 적용이 가능하다.

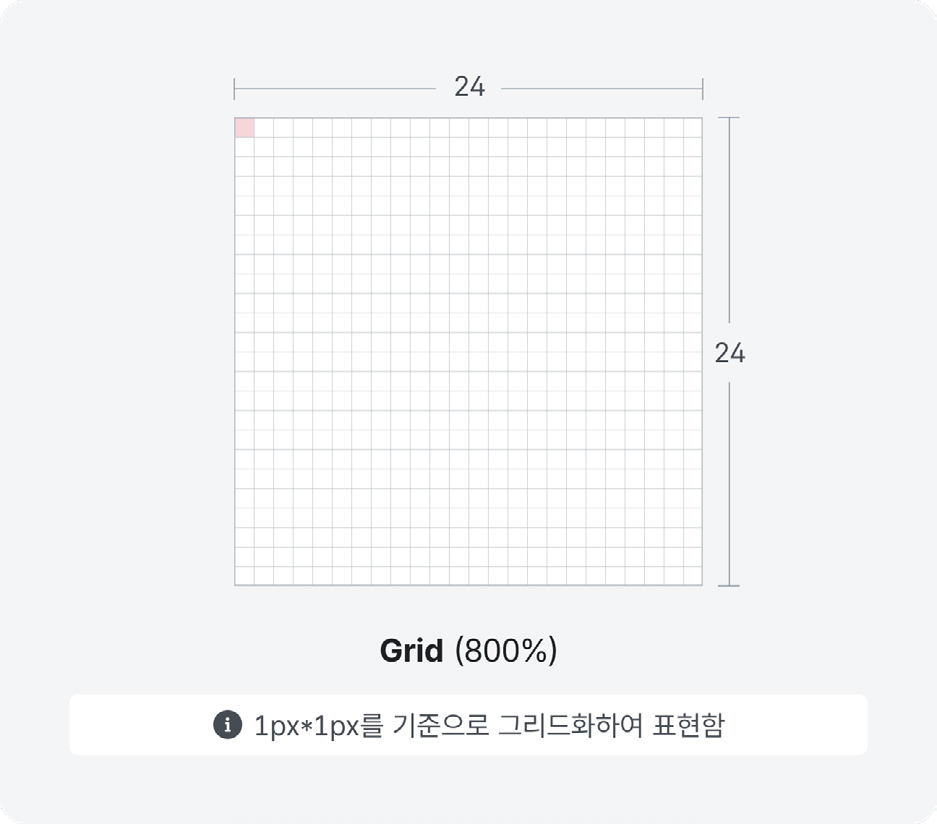

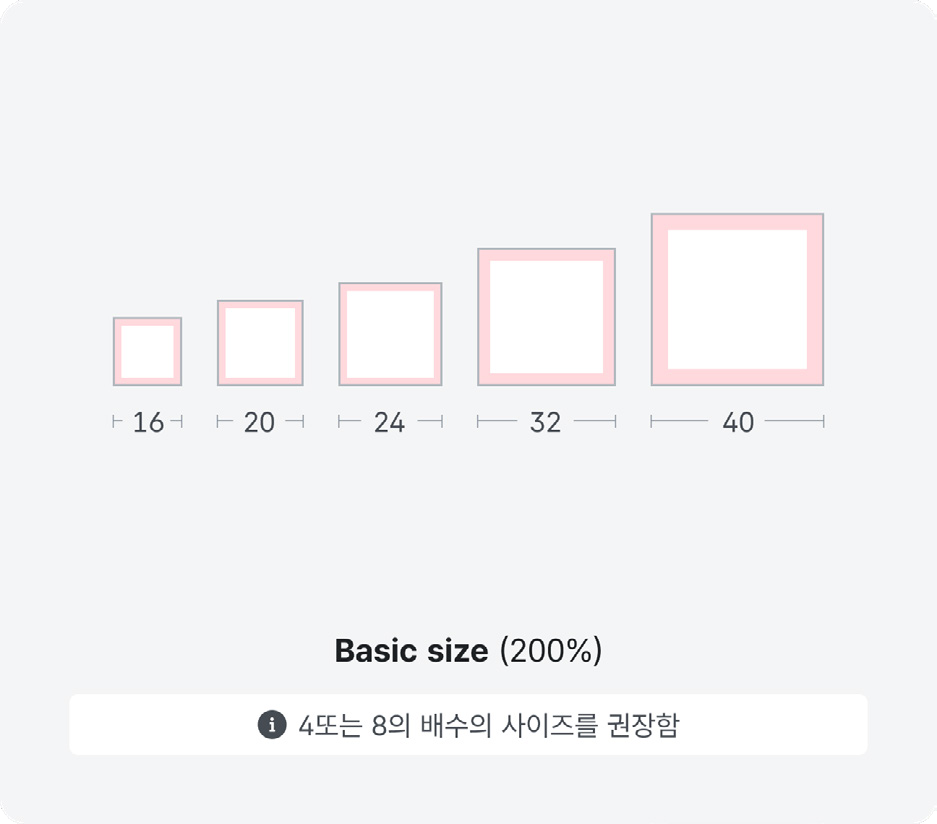

사이즈
시스템 아이콘은 24px을 기준 사이즈로 정의하며, 주요 크기로 16px, 20px, 24px, 32px, 40px를 사용한다.
- 24px은 대부분의 인터페이스에서 사용되는 기본 사이즈로, 일반적으로 일관된 시각 경험을 제공하기에 적합하다.
- 32px과 40px은 강조가 필요하거나 넓은 공간에서 사용할 때 적합하다.
- 아이콘 사이즈는 4px 또는 8px 배수로 설정해 화면 간 시각적 통일성을 유지한다.
키라인

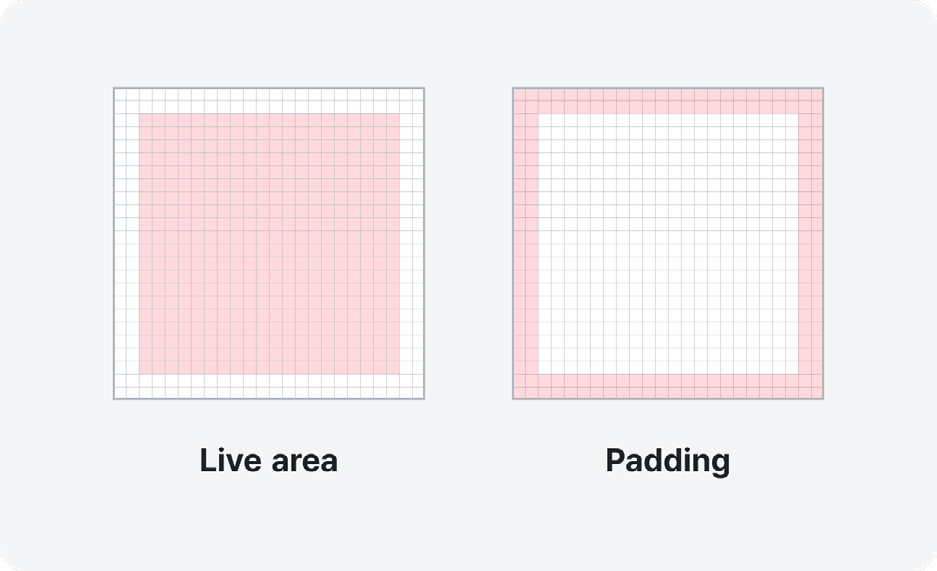

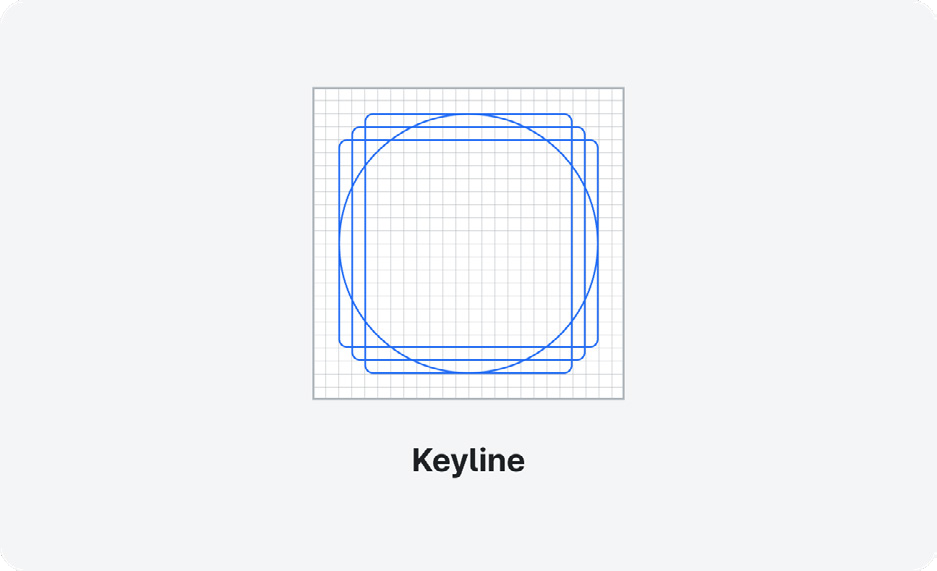

레이아웃
- 아이콘은 Live Area(실제 아이콘이 그려지는 영역)와 Padding(주변 여백)으로 구성된다. 키라인은 이 두 영역을 통해 아이콘이 배치되는 기본적인 구조를 제공해, 모든 아이콘이 동일한 비율로 정렬되도록 돕는다.

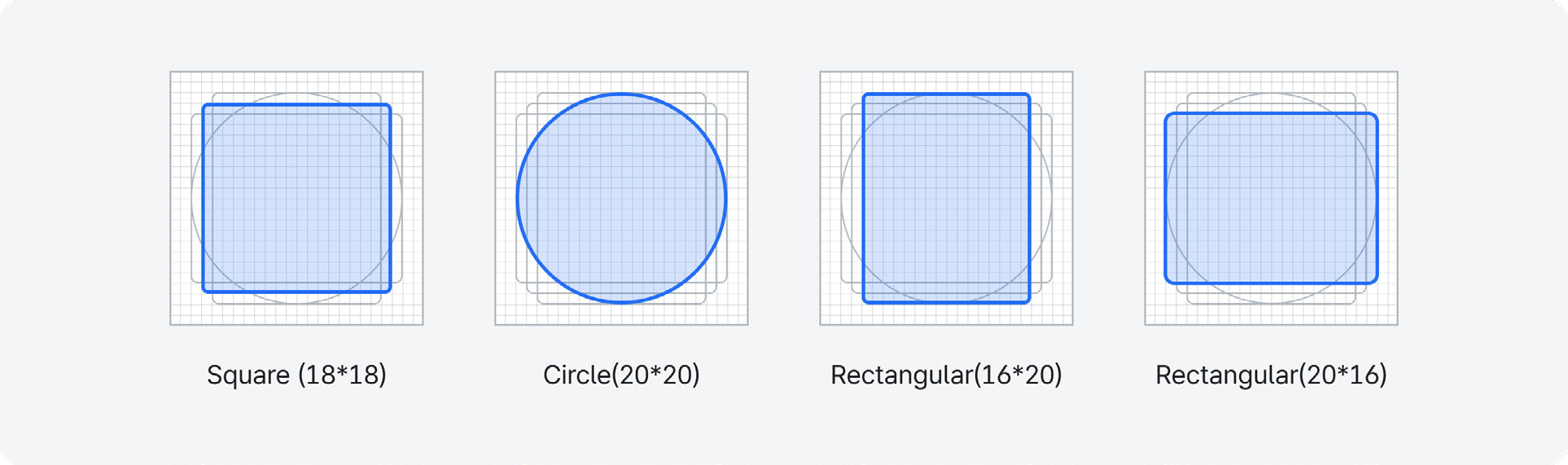

키라인 쉐입
키라인 쉐입(keyline shapes)을 기준으로 시각적 균형을 맞추어 사용한다. 키라인은 같은 크기에서 정사각형, 원형, 직사각형 아이콘이 시각적으로 동일한 면적으로 보이도록 도와준다.
- 24x24의 1000% 사이즈 Keyline이며, 사이즈별 비율에 맞게 변형하여 사용한다.
- 아이콘의 시각적 균형을 맞추기 위해 keyline을 기준으로 일부 요소가 살짝 길거나 짧게 조정이 가능하다.
두께
- 아이콘 두께는 아이콘의 가독성과 명확성을 결정하는 중요한 요소로, 24x24px 사이즈의 아이콘 두께로 1.5px~2px 범위를 권장한다.
표준형 스타일에서는 24px 사이즈의 아이콘을 기준으로 두께를 1.6px로 설정하고, 비율에 따라 크기를 조정하여 일관된 시각적 균형을 유지한다.
일정한 두께의 아이콘 만드는 방법

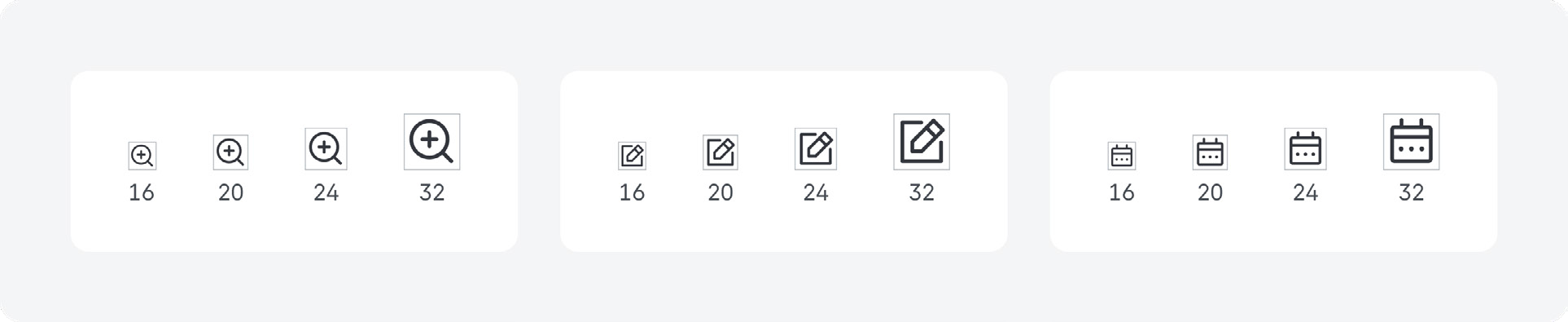

- 한 사이즈로 비율로 조정하기
- 기본 크기(24px)를 기준으로 퍼센트로 조정하여 다양한 사이즈로 확장한다. 한 가지 사이즈로 관리 할 수 있다.
- 각 사이즈 별로 최적화하기
- 각 크기에 맞는 최적화된 굵기 비율을 정의하여 사용한다. 동일한 비율로 다양한 화면에서 일관된 아이콘을 구현할 수 있다.

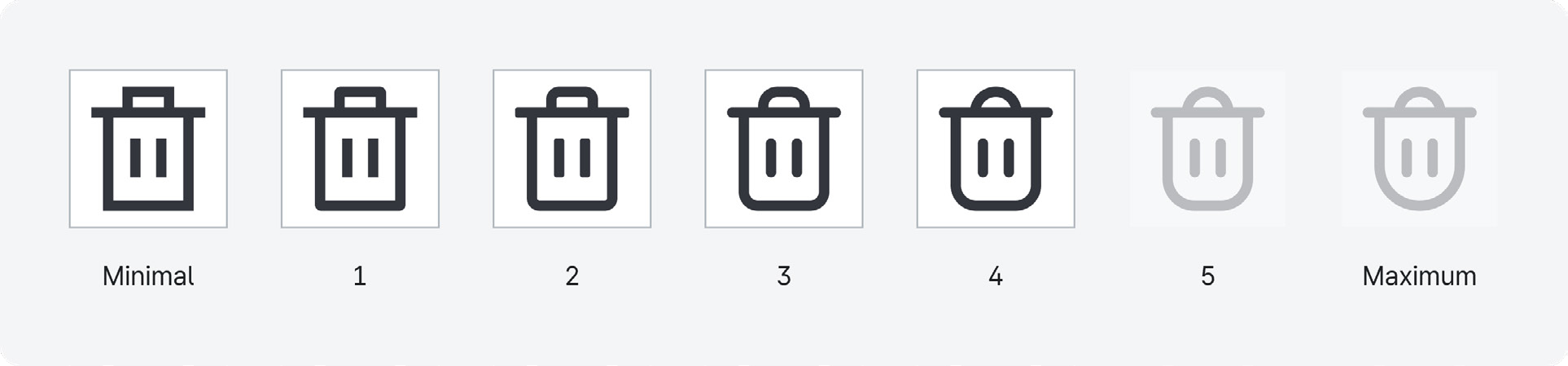

모서리 둥글기 값
시스템 아이콘은 인지하기 작은 사이즈로 가독성을 위해 모서리의 둥글기 값(radius)을 제한적으로 사용한다. 24px 아이콘 기준 래디어스 5px이상을 사용할 경우 형태에 무리가 없는지 유의하며 사용한다.

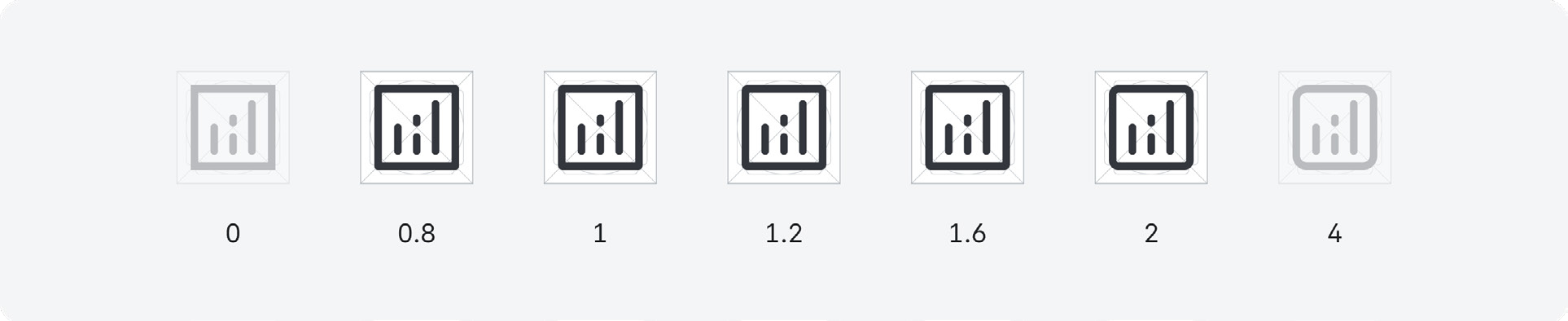

표준형 스타일
표준형 스타일에서는 24px 사이즈의 아이콘을 기준으로 두께를 1.6px로 설정하고, 비율에 따라 크기를 조정하여 일관된 시각적 균형을 유지한다.

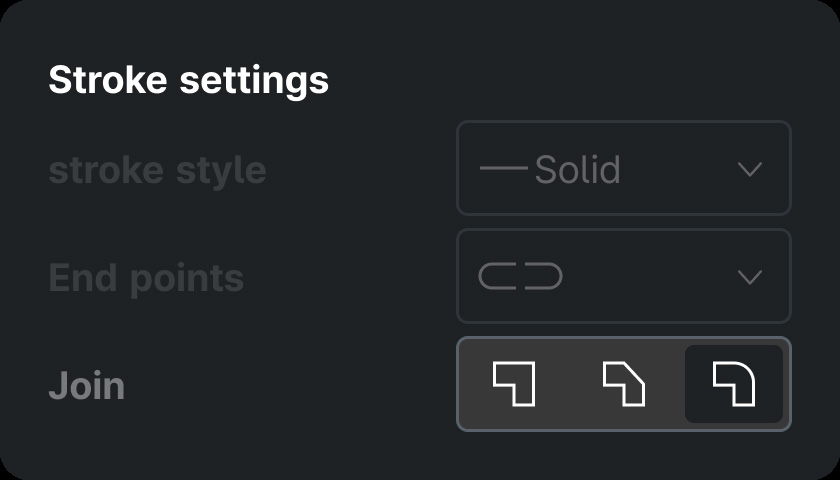

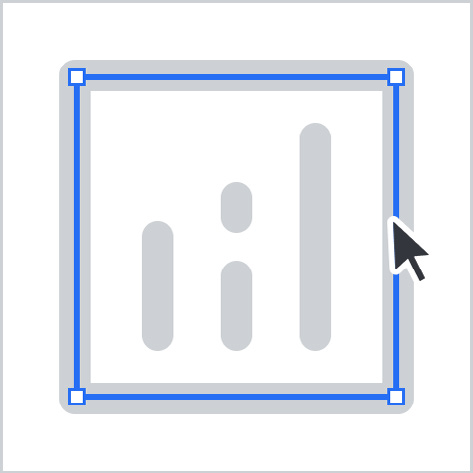

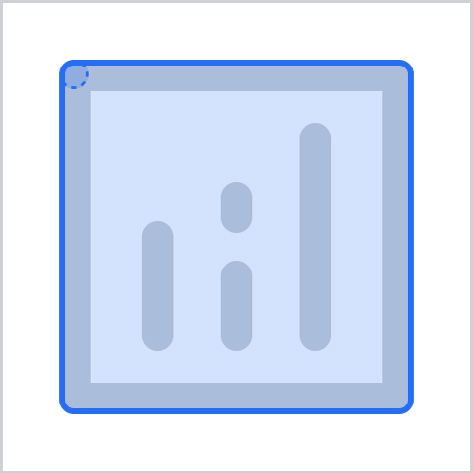

join으로 둥근 모서리 설정
Stroke setting - Join
형태의 모서리를 표현하는 방법으로 join 설정이 있다. 이 둥글기 값은 대략 0.8px의 래디어스 값과 동일하다.
join: miter radius: 0.8
join: round radius: 0
디테일 요소

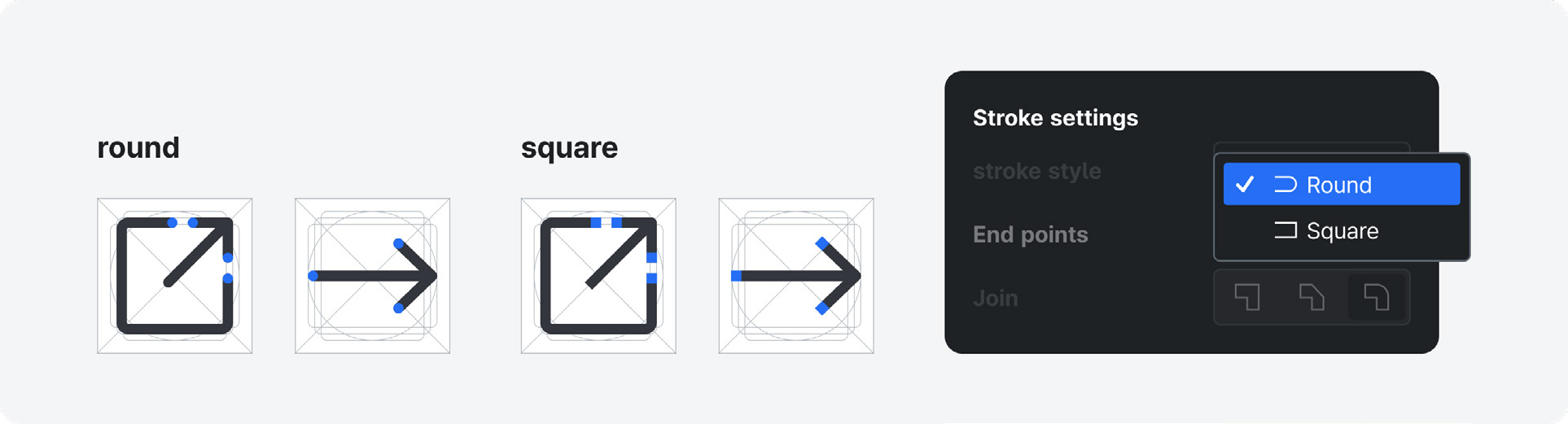

라인 모서리(end cap)
라인 모서리(end cap)는 선의 끝의 모양을 설정할 수 있으며 아이콘 형태에 따라 통일하여 사용하는 것이 좋다.
표준형 스타일은 end cap의 둥근 형태로 사용한다.

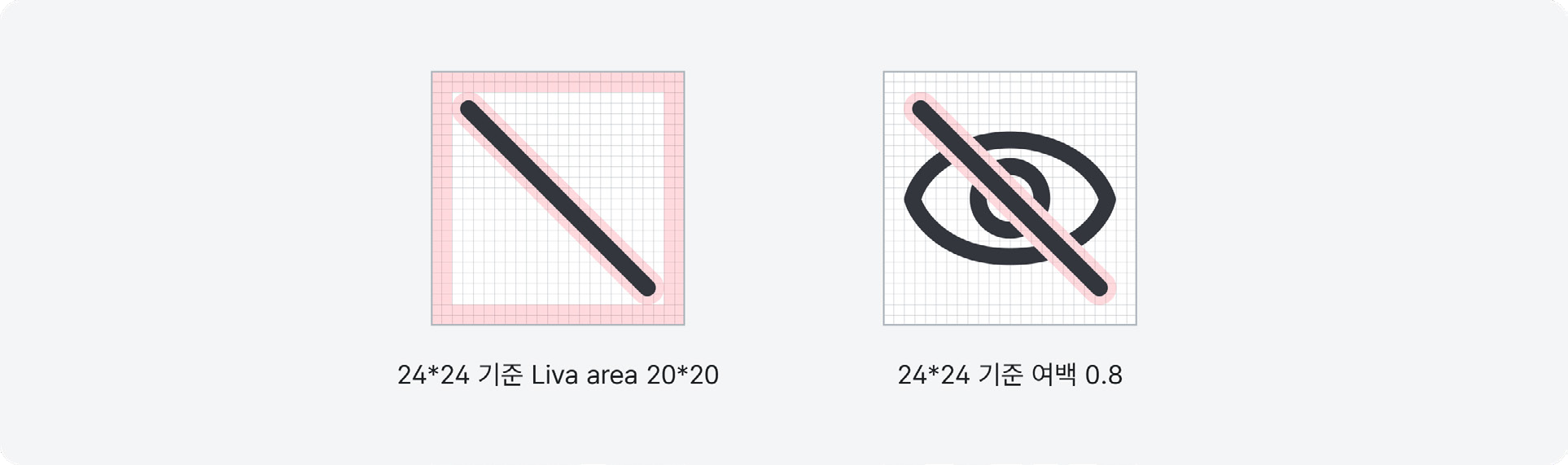

꺼짐 (‘off’ slash)
꺼짐 또는 불가 표시를 설명하는 ‘off’ slash의 방향을 통일하여 표현하여 인지가 쉽게 한다.
표준형 스타일은 좌측 상단에서 우측 하단 방향으로 표현하며, 오브제와 슬래시의 여백은 선 두께의 1/2(0.8px)로 사용한다.

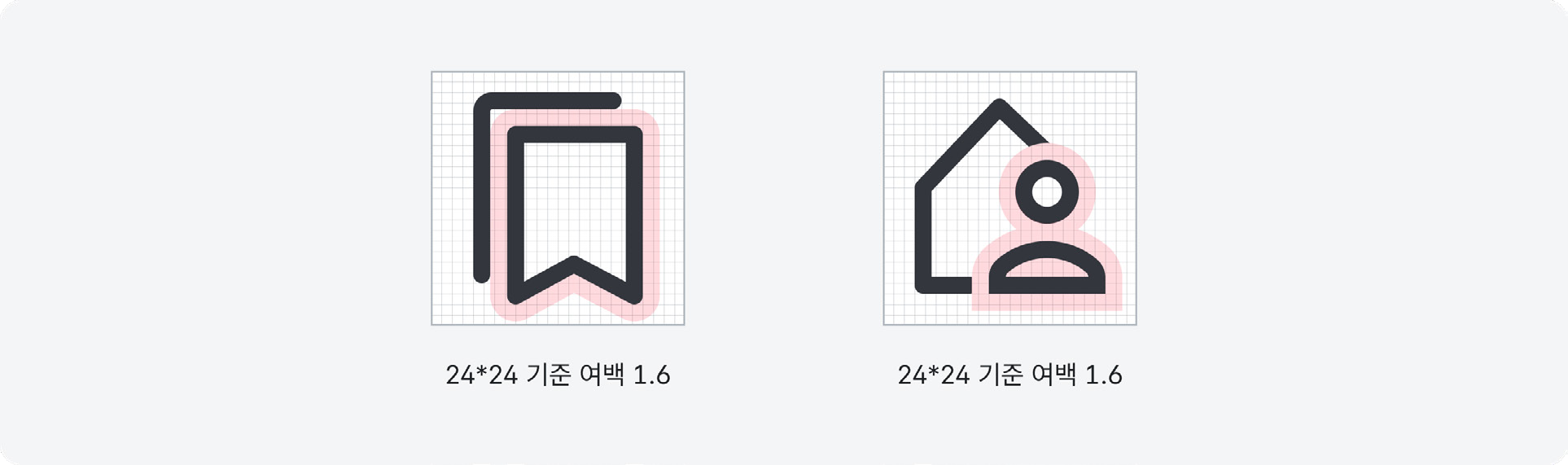

겹친 형태(stack)
오브제와 오브제가 결합된 아이콘은 겹쳐진 위치와 여백을 동일하게 표현하는 것이 좋다.
표준형 스타일은 좌측에서 우측으로 쌓는 순서를 통일하며 겹쳐진 여백은 1.6px로 사용한다.

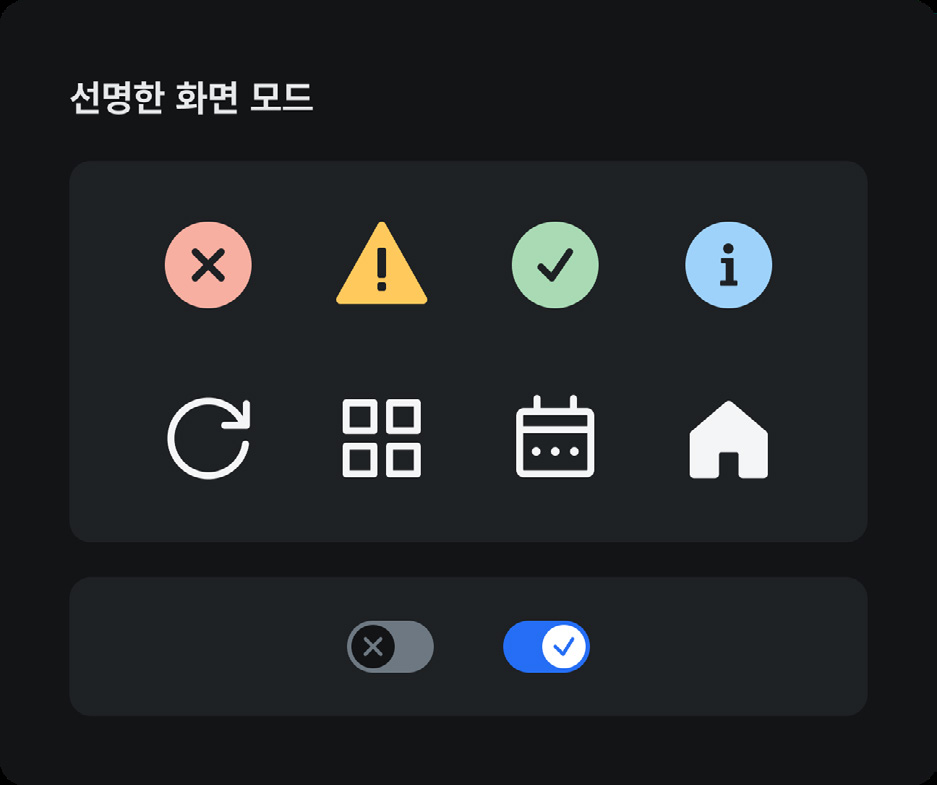

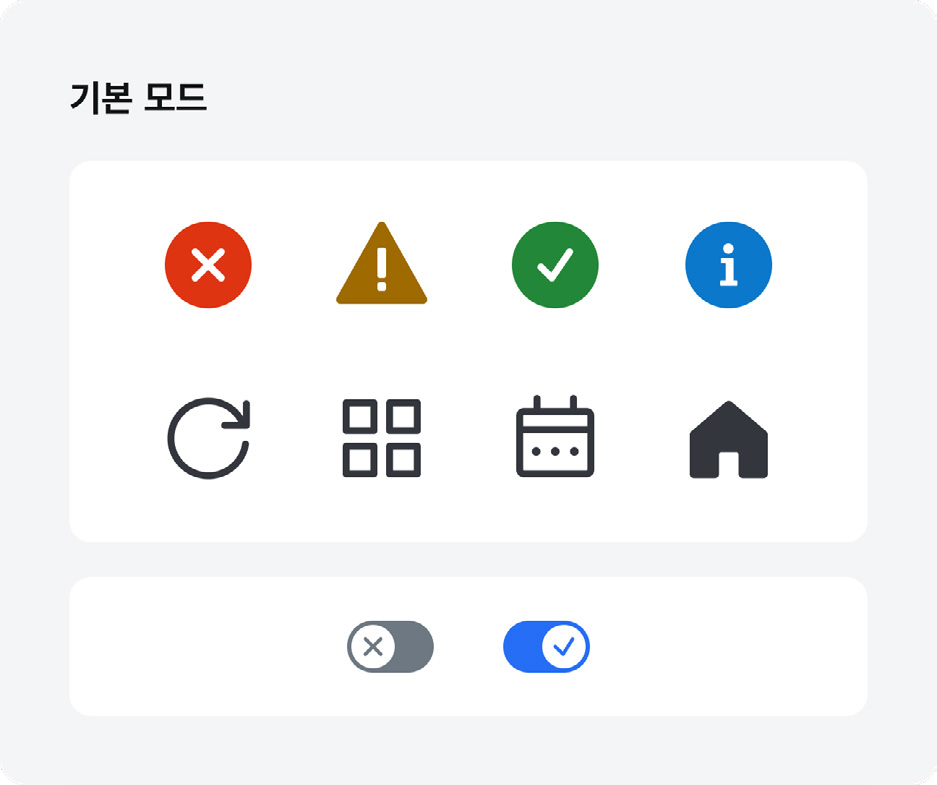

아이콘 색상
아이콘 색상은 시각적 일관성과 상태 전달을 위해 명확히 구분되는 색상을 사용하여 가독성을 높인다. 기본 모드에서의 아이콘은 비텍스트로 인접 색상과 최소 3:1, 선명한 화면 모드에선 7:1의 대비율을 갖는다.
사용 가이드

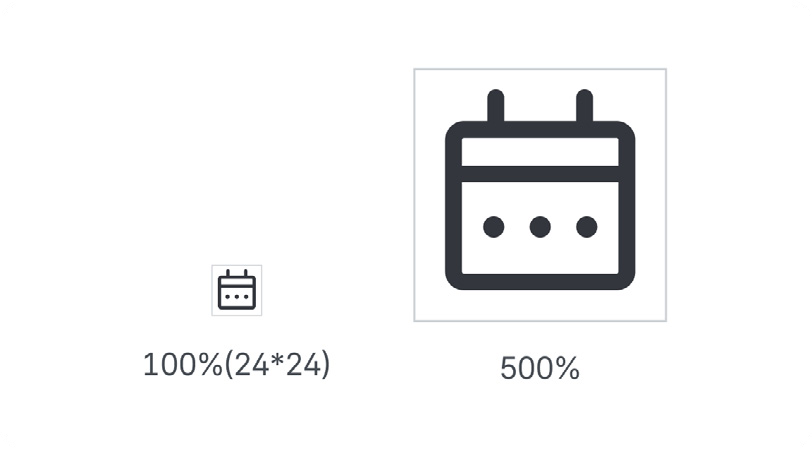

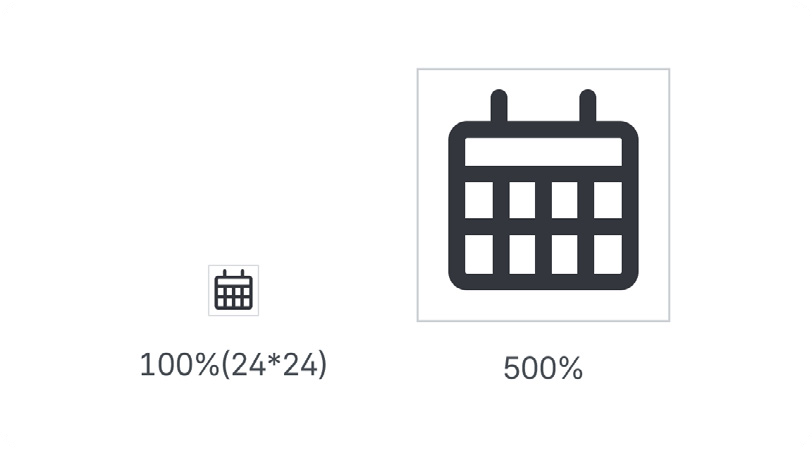

단순한 형태
아이콘 색상은 시각적 일관성과 상태 전달을 위해 명확히 구분되는 색상을 사용하여 가독성을 높인다. 기본 모드에서의 아이콘은 비텍스트로 인접 색상과 최소 3:1, 선명한 화면 모드에선 7:1의 대비율을 갖는다.
모범 사례 피해야 할 사례

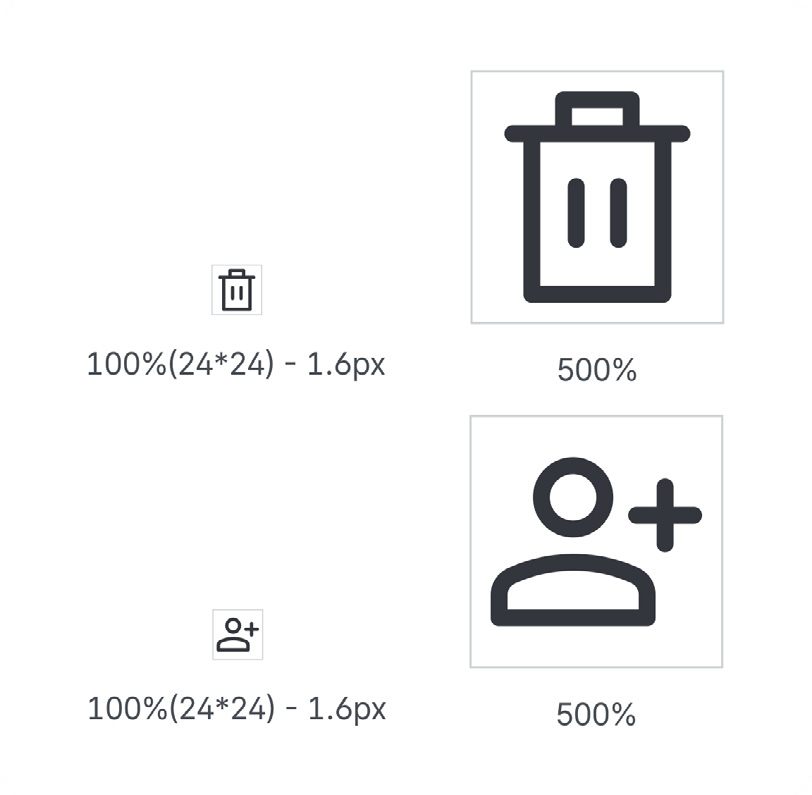

두께

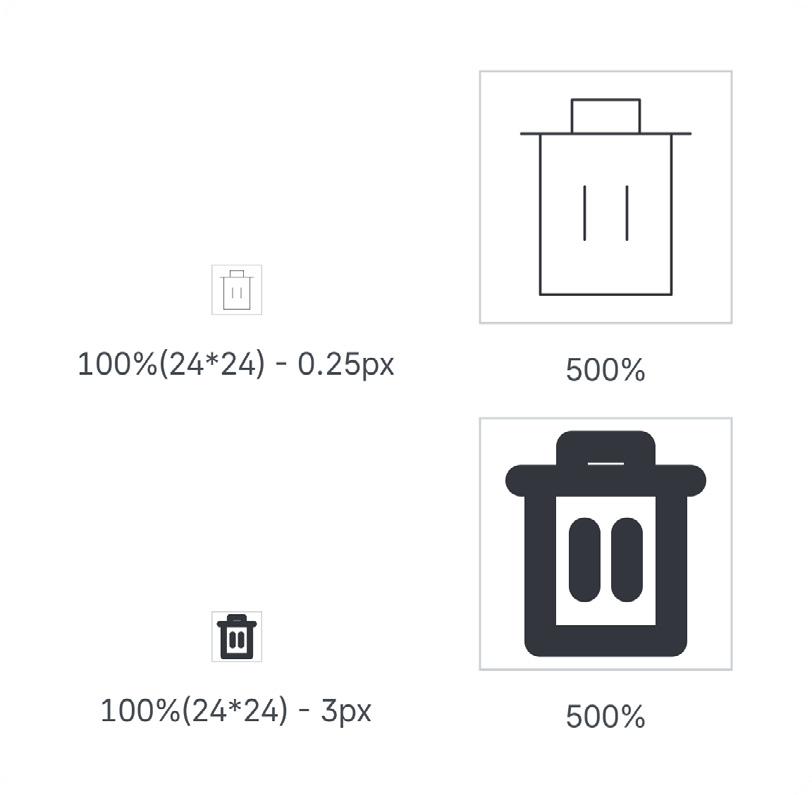

너무 굵거나 가는 선은 가독성이 떨어지므로 사용하지 않는다.
모범 사례 피해야 할 사례

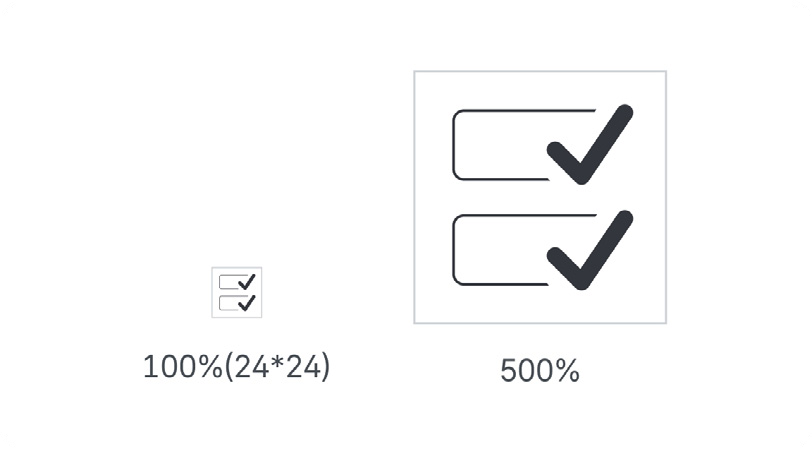

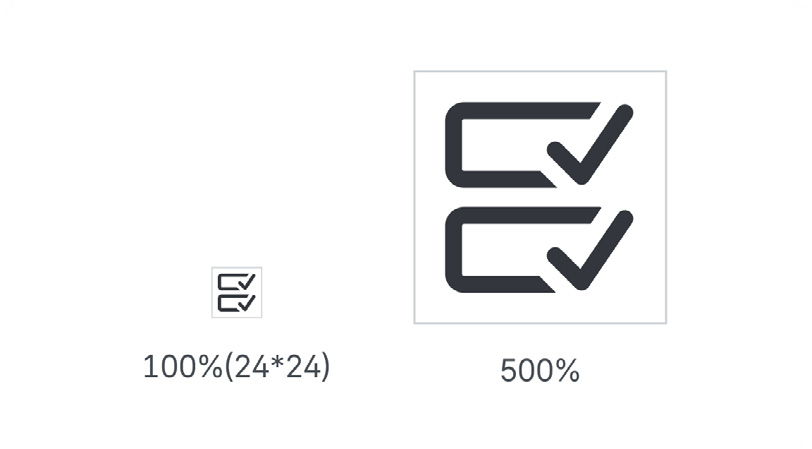

일관성
같은 크기의 아이콘을 표현할 때 한 가지의 두께만 사용한다.
모범 사례 피해야 할 사례

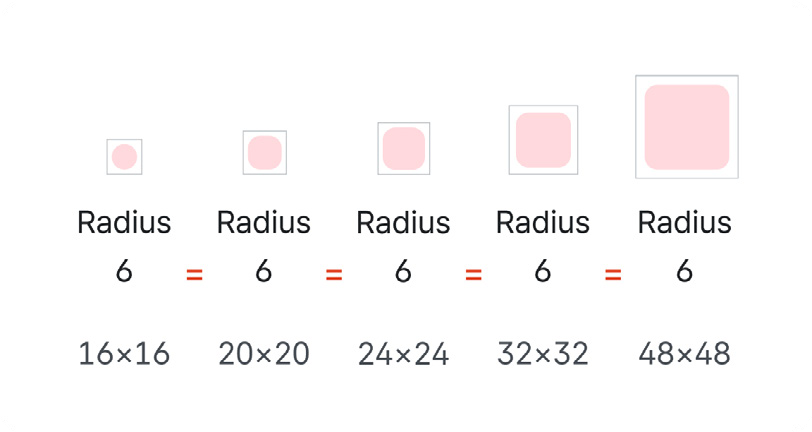

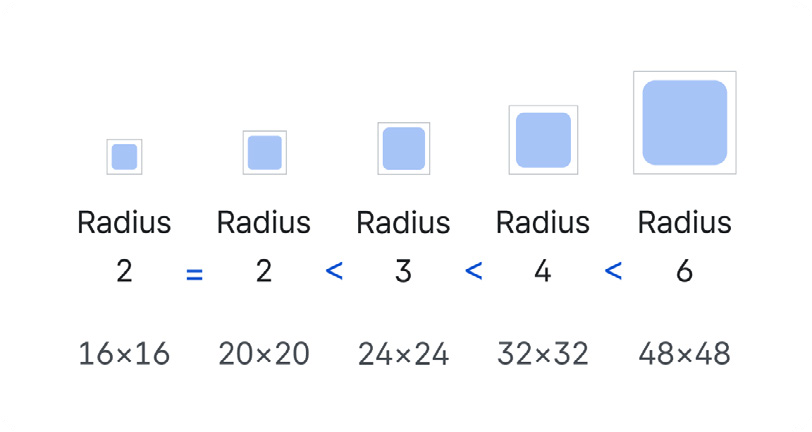

- 사이즈 별 래디어스
- 아이콘의 크기에 따라 시각적으로 적절한 래디어스 값을 맞춰 사용한다. 아이콘을 담는 컨테이너가 커질수록 래디어스 값도 커진다.
모범 사례 피해야 할 사례

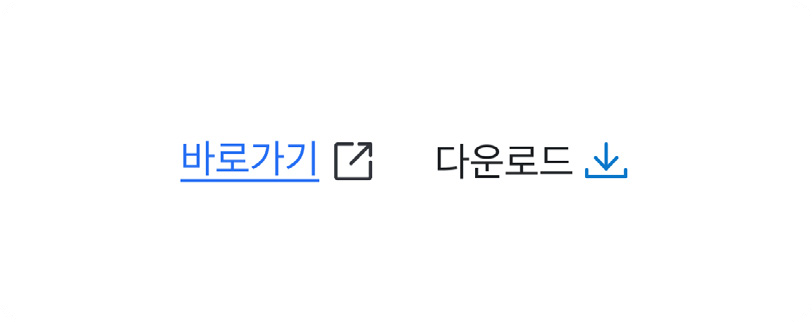

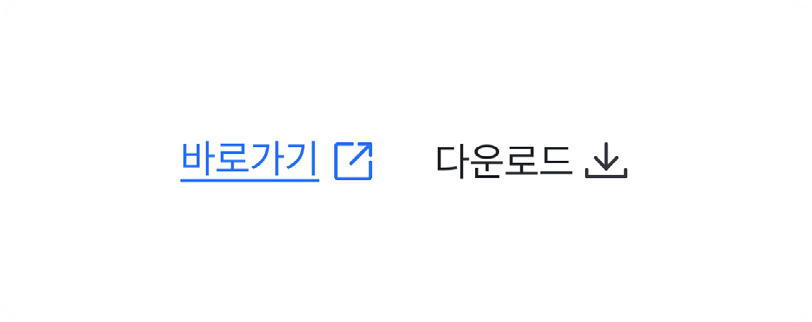

색상
아이콘의 색상은 아이콘 동작의 중요성을 반영해야 하며, 텍스트와 동일한 색상 대비율을 가져야 한다.
모범 사례 피해야 할 사례

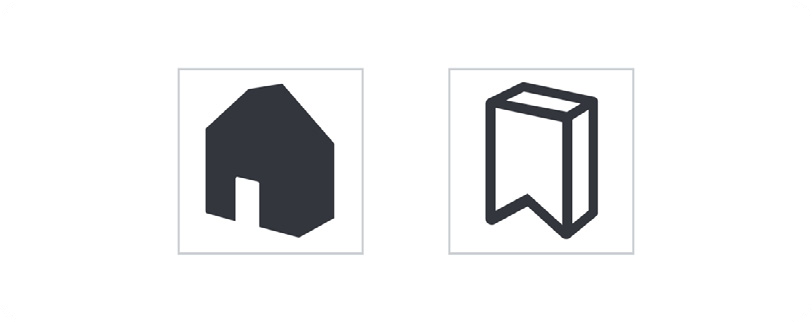

시점
아이콘의 시점을 Perspective view가 아닌 Front view로 제작한다.
모범 사례 피해야 할 사례

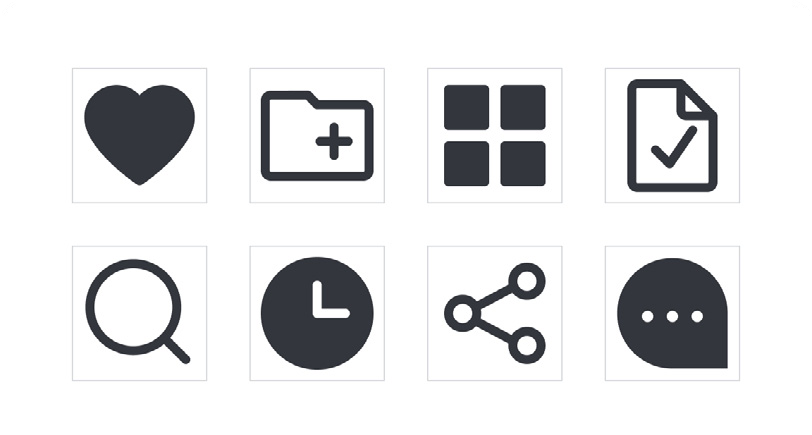

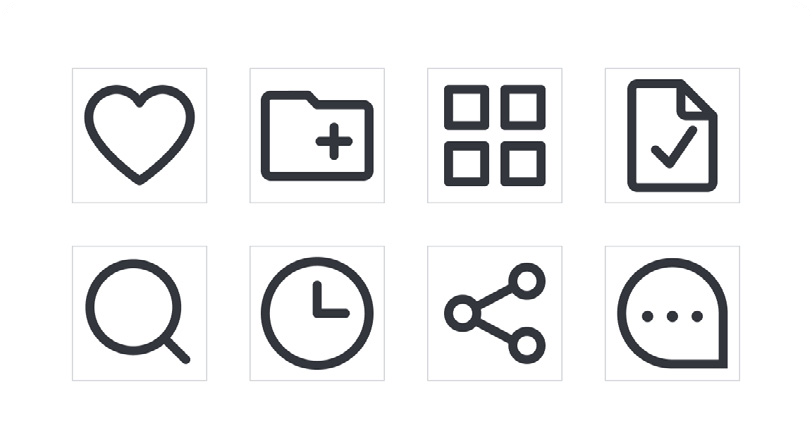

타입 (Line, Fill)
Line type과 Fill type을 구분하여 사용한다.
모범 사례 피해야 할 사례

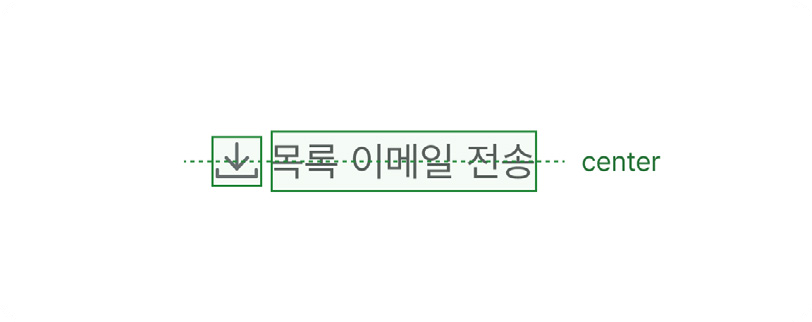

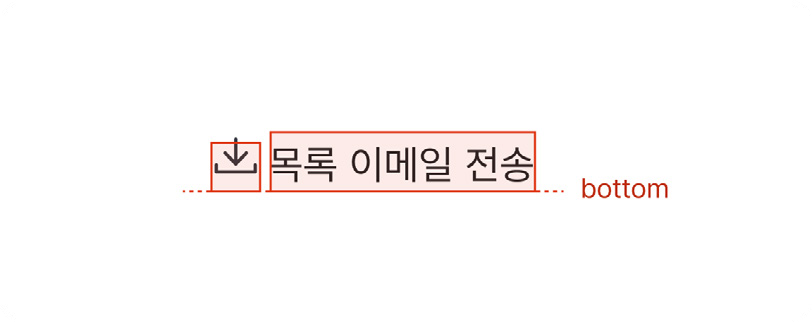

정렬
텍스트와 함께 사용할 경우 텍스트와 중앙 정렬한다.
모범 사례 피해야 할 사례

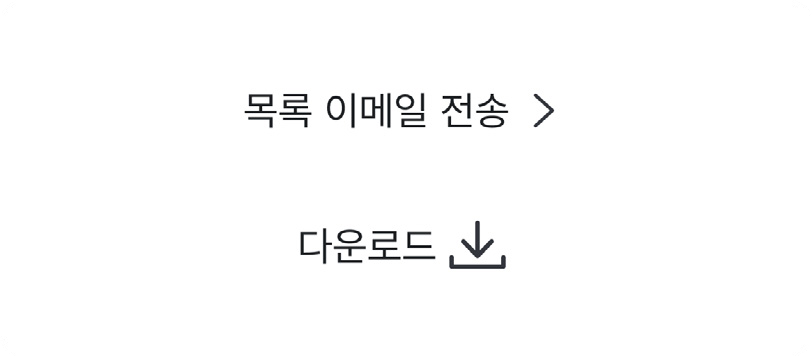

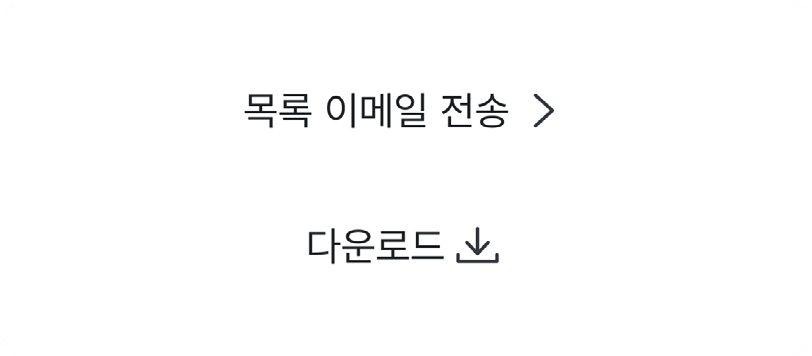

텍스트와 사용하는 경우
텍스트와 함께 아이콘을 사용하는 경우 매칭된 사이즈만 사용한다.
모범 사례 피해야 할 사례
